高精密厚膜丝网印刷工艺在氢燃料电池（PEMFC）电极中的技术应用

一、氢燃料电池（PEMFC）电极概述

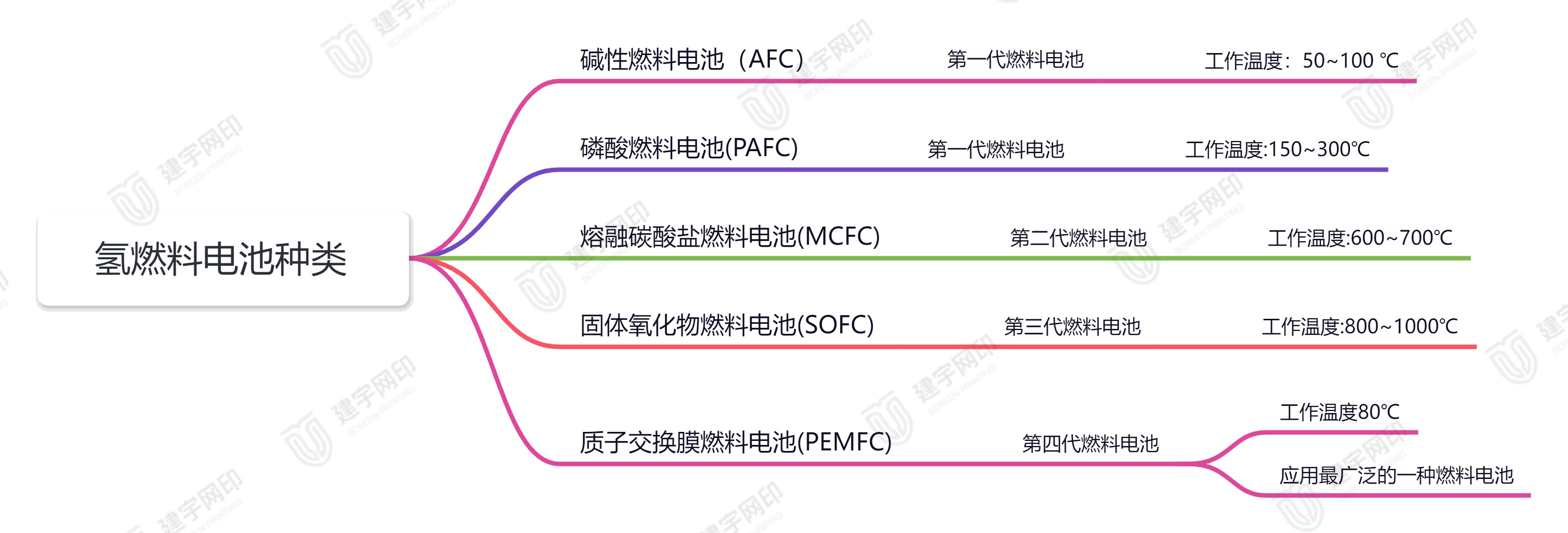

氢燃料电池是一种将氢气和氧气的化学能直接转化成电能的发电装置，根据电解质中所传导的离子或工作温度的不同，形成了多种燃料电池类型。其中，质子交换膜燃料电池（PEMFC）是应用最广泛的一种。它的电极是实现电化学反应的关键部件，作用是促进氢气和氧气的氧化还原反应，从而将化学能转化为电能。

二、氢燃料电池（PEMFC）电极结构组成

阳极：由阳极催化剂层和阳极气体扩散层组成，负责氢气的氧化反应；

阴极：由阴极催化剂层和阴极气体扩散层组成，负责氧气的还原反应；

质子交换膜：位于两电极之间，传导质子并阻隔电子。

三、厚膜丝网印刷工艺的应用

厚膜丝网印刷工艺因其工艺成熟、操作简便、生产效率高、膜厚均匀性好及印刷精度高等优势，在氢燃料电池（PEMFC）小型膜电极的阳极与阴极制备中得到广泛应用。该技术是在碳纸（气体扩散层）上印刷多层阳极、阴极催化剂浆料，对印刷平整性好、膜厚控制、均匀性、套印精度有较高要求。具体印刷工艺流程如下：

1.网版准备

根据印刷图形、尺寸，制作高精度网版。

2.浆料配制：

选择合适的催化剂（如Pt-C：铂催化剂）、去离子水、有机溶剂（如甲醇类）和粘合剂（如离聚物溶液）。

①阳极浆料：重量比约15%的Pt-C催化剂、重量比约40%的去离子水和40%的甲醇类有机溶剂、约5%的聚离体溶液做粘合剂。

②阴极浆料：重量比约20%的Pt-C催化剂、重量比约35%的去离子水和35%的甲醇类有机溶剂、约10%的聚离体溶液做粘合剂。

3.设备选型

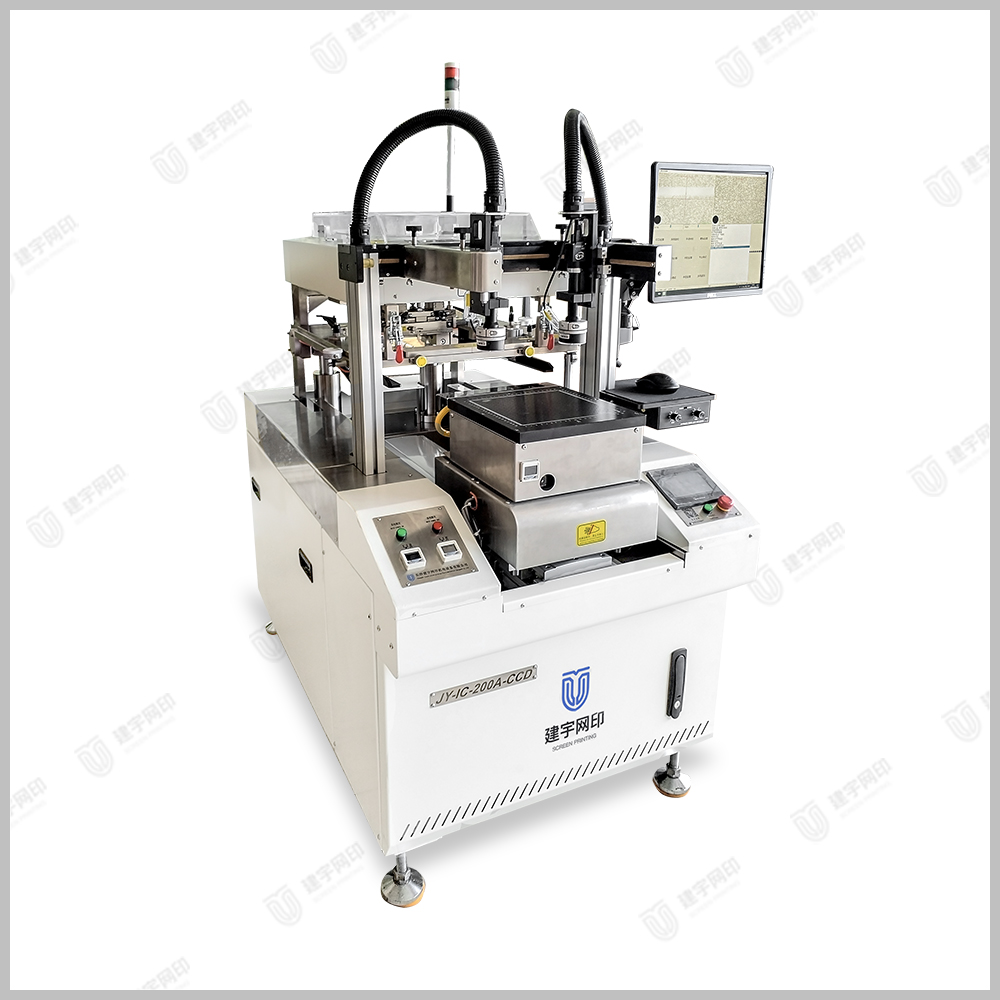

选用高精密厚膜丝网印刷机，确保印刷过程稳定、精度可控。下图这款IC-200A-CCD半自动设备，CCD自动对位，确保多层套印精度；自有的印刷系统，确保印刷压力可靠，印刷膜厚均匀，膜厚偏差±5%。

4.印刷工艺：

使用高精密厚膜丝网印刷机，在碳纸上印刷多层阳极、阴极浆料，为确保涂层均匀及厚度一致性性、位置精度、涂层干燥度等，需对以下关键参数进行精确调控：印刷速度、印刷网版（网版与承印物之间的距离）、浆料供给量。

5.常见问题与对策

开裂、起皮、膜厚不均

可能原因包括浆料配比不当、平台吸附力过大或设备精度不够。应严格调控催化剂比例，优化吸附系统，并选用高精度印刷设备、逐步检查并调整印刷速度、网距和浆料供给量等工艺参数。

6.干燥与套印

印刷完成后，根据材料特性进行干燥处理，干燥后再进行套印，确保多层结构稳定。

高精密厚膜丝网印刷技术作为氢燃料电池电极制造中的关键工艺，其印刷效率和工艺可控性为提升电池性能与一致性提供了可靠途径。该技术还被广泛用于氢能燃料电池双极板密封胶印刷；以及固体氧化物燃料电池（SOFC）、固体氧化物电解池（SOEC）电极、功能层等印刷。未来随着材料与厚膜印刷设备的进一步优化，该技术有望在氢能领域发挥更大作用。
